矢量网络分析仪别被"几端口"带偏：S 参数、校准和时域才是真功夫

摘要： 买 VNA 最常被问"几个端口"，但决定你测得准不准的，是校准怎么做、S 参数怎么读、要不要时域测线缆。

正文

射频实验室里，矢量网络分析仪（VNA）是测 S 参数的金标准。S11 看回波损耗、S21 看插入损耗，一套反射加传输把器件的"输入脾气"和"通过能力"全量了。Keysight E5063A（ENA 系列）覆盖 100 kHz–18 GHz、2 端口，是板级和器件测试的老黄牛；R&S ZNL3 把 VNA 和频谱仪合成一台，5 kHz–3 GHz，还带 -160 dBm 典型底噪——一台顶两台，桌面射频台常配。

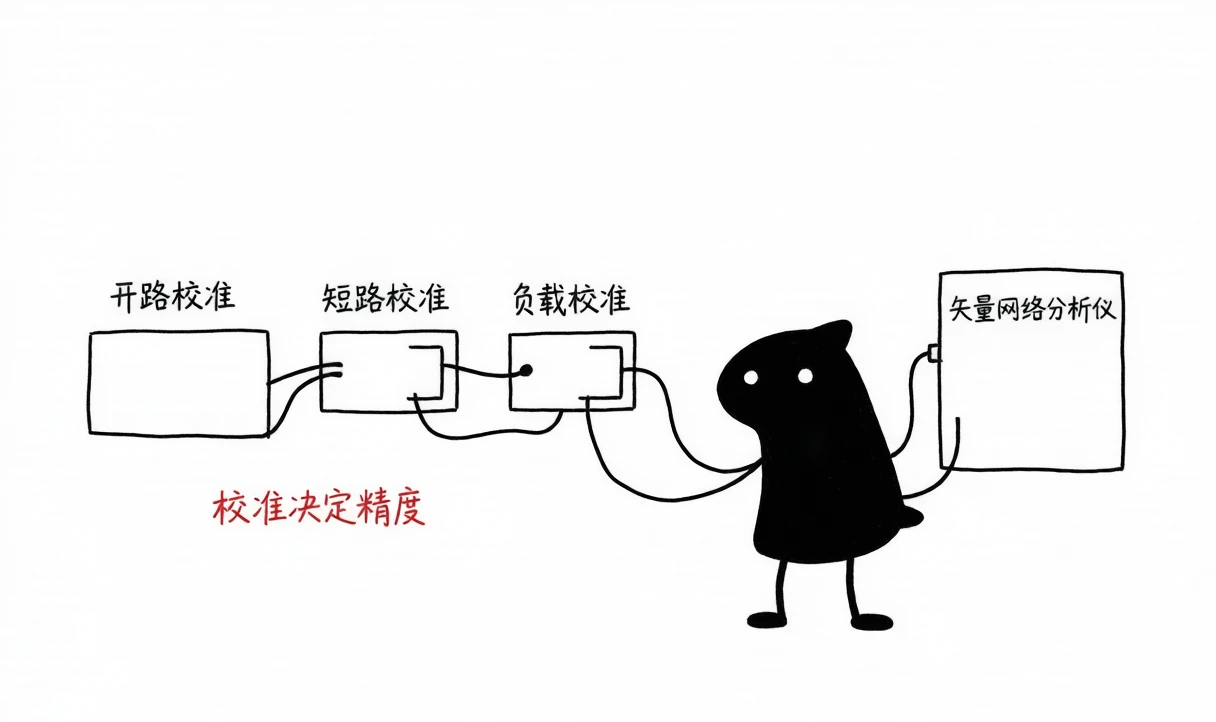

新手最容易栽在校准上。Open/Short/Load/Through（OSLT）全通校准做不干净，测出来的 S11 曲线会"漂"，明明接了个好匹配负载却显示 -10 dB。E5063A 用电子校准件（ECal）一键搞定，比手动校准件稳；ZNL3 也支持机械校准件和 ECal。一句话：校准件的精度等级决定了你 VNA 精度上限，别拿几十块的仿制校准件配十几万的主机。

时域功能常被忽略，但测线缆、找天线失配点全靠它。VNA 的时域（TDR 式）能把频域 S 参数转成距离，直接看出同轴电缆里哪个接头反射最大。测一根 10 米馈线，时域一拉，接头处的尖峰比端点的小反射清楚得多。E5063A 在时域模式能标出故障距离，ZNL3 同样支持。

S 参数之外，还得看动态范围和迹线噪声。动态范围决定你能测多弱的小信号串扰，E5063A 典型动态范围到 120 dB 量级。测高抑制滤波器（比如带外抑制 80 dB 的腔体滤波器），动态范围不够，带外那截直接被噪声淹没，曲线假平坦。

还有个现实问题：ZNL3 这类"二合一"机器省了预算，但同一时刻只能干一件事——切到频谱模式就不能同时做 S 参数；E5063A 是专职 VNA，吞吐和稳定性更稳。产线 24 小时连测，专职机更靠谱。

适用场景与选型建议

• 研发桌面测器件 S 参数、回波/插入损耗：E5063A（18 GHz 覆盖广、ECal 省事、动态范围够）。
• 预算有限又要兼顾频谱和矢量网络：ZNL3 二合一，3 GHz 以内划算。
• 线缆/天线失配定位：挑带时域、能标故障距离的机型，E5063A 和 ZNL3 都行。
• 选型铁律：端口数按待测件定（双端口器件 2 端口足够），重点核动态范围、校准件等级、是否要时域；高频到 18 GHz 需求直接上 E5063A，3 GHz 以内 ZNL3 更省。
